视觉点胶机

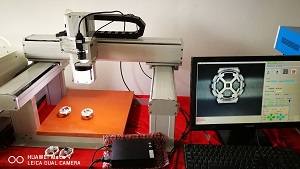

在线式视觉点胶机  AS-431-CCD

在线式视觉点胶机

  • 产品型号:AS-431-CCD
  • 浏览次数:3652

分享到:

  • 说明
  • 参数
  • 视频
  • 应用
  • 订购

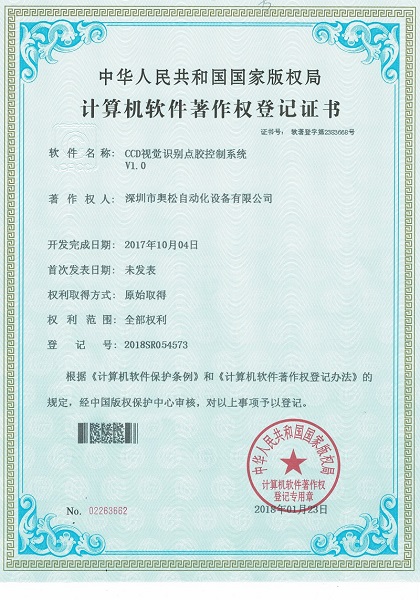

  •  视觉点胶机软件专利:软著登字第2383668


     在线式视觉点胶机 概述

             AS-431-CCD点胶机是一款三轴全自动视觉点胶机,采用在线式三轴机械手设计,工作平台不动,实现放料取料同时进行,以现代光学摄像和自动化为基础,运用数字图像处理、计算机通信技术机械一体化技术,综合性的高新技术核心产品,全面为您提升产能.该机型采用电脑控制,全自动视觉点胶控制软件,及CCD视觉光学系统,实现图形编程,易学易懂,操作简便,各种复杂的点胶路径编程,通过此机型,都可以快速,准确的完成.


        在线式视觉点胶机 在点胶封胶的过程中,产品无需摆放整齐,无需工装夹具,只须把产品放到盘料盒或工作平台中,机器会根据成像系统提供的数据资料,便可以自动识别产品的位置和方向,自动控制涂胶的位置和胶量的大小厚薄.

    在线式视觉点胶机 特点:

    1.WINDOWS 7中文操作界面,易学易懂;
    2.具有画点,线,面,弧,圆.不规则曲线连续补间及三轴联动等功能;
    3.120G硬盘的超大储存记忆容量,且软体具有区域阵列,平移旋转运算等功能;
    4.胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶;
    5.CCD辅助程式编辑及教导功能使坐标轨迹位置能实时追踪显示,缩短程序编辑时间,大大提高编程效率;
    6.工作平台不动,识别更精确,提升产能效益及企业生产竞争优势;
    7.依制程需要,可加装工作台定位PIN、胶枪或底板加热控温装置;
    8.可选多头微调胶筒夹具,多头同时作业,成倍提高工作效率;
    9.可选300CC大胶筒或压力桶储胶作业,节省换胶时间;
    10.智能断胶功能,防止拉胶,即节省胶,又减少修胶工序;
    11.出胶时间控制解析度1ms;
    12.可单料盘多治具循环工作,大副提高工作效率。
  •        视觉点胶机 参数
    设备名称 桌面式视觉点胶机 在线式视觉点胶机 落地式四轴视觉点胶机
    设备型号 AS-331-CCD AS-431-CCD AS-541R-CCD
    运动系统
    XY速度 Max:500mm/s
    传动方式 伺服马达/滚珠丝杆/步进马达
    Z速度 Max:300mm/s
    XYZ重复精度 士0.02mm
    R轴
    点胶视觉定位系统
    视觉 德国高清数字擬像头(CCD)
    光源 LED红/蓝/白光源
    点胶区域
    最大点胶区域 X300*Y300mm X400*Y300mm X500*Y400mm
    最大点胶高度 Z100mm
    R轴旋转角度                                                             360︒
    平台系统
    桌面/离线 桌面
    平台数量 标配1个
    平台规格 300*300m 400*300 500*400mm
    平台載重重量 Max: 15Kg
    XY轴负载 8kg
    Z轴负载 2Kg
    R轴负载 1Kg
    控制系统
    计算机 工控机,液晶显示器,健盘及鼠标
    运行系统 Windows XP
    控制软件 奥松视觉点胶系统
    流体部分
    供料方式 压力胶桶(可选)
    300CC胶筒(可选)
    5cc/10cc/30CC/50cc针筒
    出胶速度 0.001-100g/s
    点胶阀 喷胶阀(可选)
    回吸阀(可选)
    螺杆阀(可选)
    顶针阀(可选)
    针头 (可选)
    选配功能
    激光测高仪 光纤式/光电式
    平台加热系统 温度常温一160℃可调
    CAD导入功能 DGW/DXF格式
    真空吸附平台 非标定制
    工厂要求
    功率要求 AC220V,  50/60Hz,  2Kw
    气圧要求 0.5-0.7Mpa,  0.1m3/h
    机器体积 L630*W505*H630mm L780*W600*H650mm L1200*W1200*H1500mm


  •  在线式视觉点胶机 应用领域:COB封胶,邦定,PCB板封胶,半导体封装,五金标牌微章点油漆以及精密需要影象点胶的产品.

    在线式视觉点胶机  适用胶水: 环氧树脂胶,油漆等具体流动性的胶水
