视觉点胶机

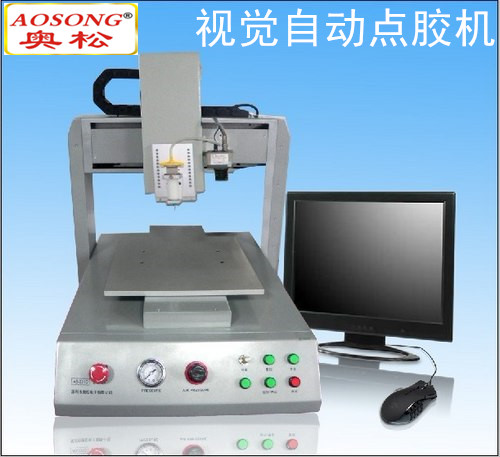

台式视觉点胶机  AS-331-CCD

台式视觉点胶机

  • 产品型号:AS-331-CCD
  • 浏览次数:2579

分享到:

  • 说明
  • 参数
  • 视频
  • 应用
  • 订购
  •  台式视觉点胶机 介绍:
    自动视觉点胶机,以现代光学摄像和自动化为基础,运用数字图像处理、计算机通信技术机械一体化技术,综合性的高新技术核心产品。
         在产品的封(点)胶过程中,产品无需摆放整齐,无需工装夹具,只须把产品放到盘料盒或工作平台中,机器会根据成像系统提供的数据资料,便可以自动识别产品的位置和方向,自动控制涂胶的位置和胶量的大小厚薄。

    台式视觉点胶机 技术性能:
    1WINDOWS2000/XP中文操作界面,通俗易懂;
    2采用高灵敏相机自动识别系统,能自动检测点胶位置。
    3产品的摆放和位置不需要象传统的点胶机那样要求规则,无需专用冶具定位,可采用铝盘料盒放板直接封胶
    4自动优化点胶路径,最大限度提升产品产能;
    5封胶形状可实现点线圆或不规则曲线连续补间及三轴联动等功能;
    6胶量大小粗细、涂胶速度、涂胶时间均可随意调节;
    7具有冷胶、热胶装置,供选择;
    8配备缺胶自动报警装置
    9可选配基板高度自动识别功能,当基板变形时点胶头自动调整点胶高度。
  •
    视觉点胶机 参数表
    设备名称 桌面式视觉点胶机 在线式视觉点胶机 落地式四轴视觉点胶机
    设备型号 AS-331-CCD AS-431-CCD AS-541R-CCD
    运动系统
    XY速度 Max:500mm/s
    传动方式 伺服马达/滚珠丝杆/步进马达
    Z速度 Max:300mm/s
    XYZ重复精度 士0.02mm
    R轴
    点胶视觉定位系统
    视觉 德国高清数字擬像头(CCD)
    光源 LED红/蓝/白光源
    点胶区域
    最大点胶区域 X300*Y300mm X400*Y300mm X500*Y400mm
    最大点胶高度 Z100mm
    R轴旋转角度                                                             360︒
    平台系统
    桌面/离线 桌面
    平台数量 标配1个
    平台规格 300*300m 400*300 500*400mm
    平台載重重量 Max: 15Kg
    XY轴负载 8kg
    Z轴负载 2Kg
    R轴负载 1Kg
    控制系统
    计算机 工控机,液晶示器,健盘及鼠标
    运行系统 Windows XP
    控制软件 奥松视觉点胶系统
    流体部分
    供料方式 压力胶桶(可选)
    300CC胶筒(可选)
    5cc/10cc/30CC/50cc针筒
    出胶速度 0.001-100g/s
    点胶阀 喷胶阀(可选)
    回吸阀(可选)
    螺杆阀(可选)
    顶针阀(可选)
    针头 (可选)
    选配功能
    激光测高仪 光纤式/光电式
    平台加热系统 温度常温一160℃可调
    CAD导入功能 DGW/DXF格式
    真空吸附平台 非标定制
    工厂要求
    功率要求 AC220V,  50/60Hz,  2Kw
    气圧要求 0.5-0.7Mpa,  0.1m3/h
    机器体积 L630*W505*H630mm L780*W600*H650mm L1200*W1200*H1500mm
    机器重量 45Kg 50Kg 165Kg
  •  桌面式视觉点胶机 应用:COB封胶,邦定,PCB板封胶,半导体封装,五金标牌微章点油漆等.

    桌面式视觉点胶机  适用胶水: 环氧树脂胶,油漆等具体流动性的胶水
